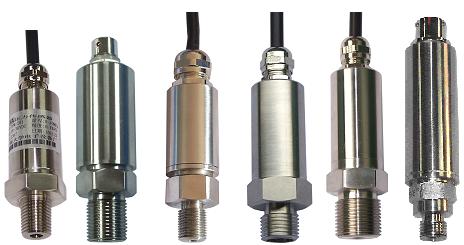

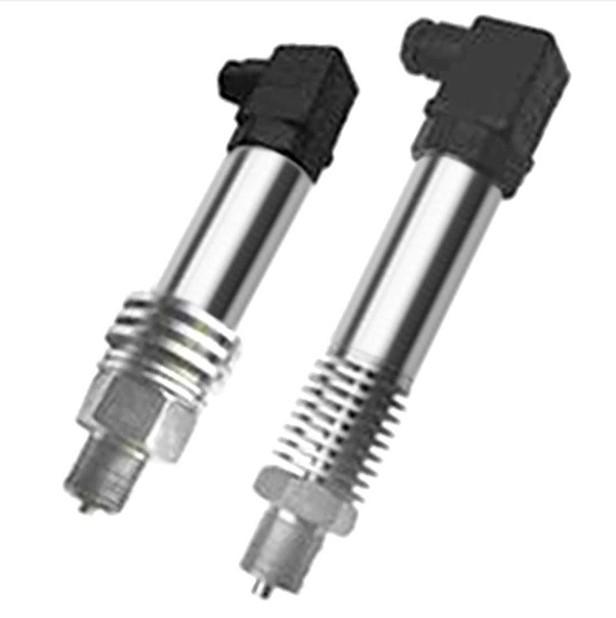

压力变送器



用途

HR-3051GP型压力变送器主要用于测量气体、液体和蒸汽的压力、负压力等参数,然后将其转换成4~20mA.DC信号输出。GP型压力变送器的δ室,一侧接受被测压力信号,另一侧则与大气压力贯通,因此可用于测量表压力或负压。
通用技术性能和参数
    输出信号:4~20MA.DC二线制(模拟)
              二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
    供电电源:12~45V.DC(详见负载特性图)
    负载特性:
    量 程 比:10:1或100比1
    电源影响:<0.005%输出量程/V
    负载影响:电源稳定时,无负载影响。
    测量精度:调校量程的±0.1%,±0.2%(标配精度为±0.2%,若选择其他精度请在订货选型时注明。)
    阻    尼:通常可在0.1至16秒之间可调。
    启动时间:<2秒,不需预热
    工作环境:环境温度 -29~93℃(模拟放大器)
                       -29~75℃(数字/智能放大器)
                       -29~65℃(带显示表头)
             环境湿度 0~95%
    防护特性:防护能力 IP65
    防爆类型:隔爆型 Exd II BT4-6
              本安型 Exia II CT5
    静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
    电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
    指示表(%):液晶数显 精度±0.2%
    振动影响:任何方向200Hz振动时,±0.05%/g。
    安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
    重    量:3.9Kg(不包括附件)
HR-3051GP型压力变送器
代号 测量范围 (KPa)
3
4
5
6
7
8
9
0
0 - 1.3~ 7.5
0 - 6.2~ 37.4
0 - 31.1~ 186.8
0 - 117~ 689.5
0 - 345~ 2068
0 - 1170~ 6895
0 - 3450~ 20680
0 - 6895~ 41370
代号 输出形式
SF
S
4~20mA.DC 数字放大器,带4位LCD数字显示
4~20mA.DC 智能放大器,并采用HART协议通讯
代号 容室和接头材质 排气/排液阀材质
1
2
3
4
碳钢镀铬
316钢
哈氏合金C
蒙耐尔合金
316钢
316钢
哈氏合金C
蒙耐尔合金
代号 隔离膜片材质
2
3
4
5
316L钢
哈氏合金C
蒙耐尔合金
代号 灌充液种类

F
低粘度硅油
氟油(惰性液,用于制氧系统)
代号 选用件
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
数显指示表 4位LCD数字显示
管装弯支架 (安装管φ60)
板装弯支架
管装平支架 (安装管φ60)
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT外螺纹接头
M20×1.5丁字接头
NPT外螺纹接头
隔爆型,防爆标志ExdⅡBT4-6
本安型,防爆标志ExiaⅡCT5
HR-3051GP     8     S     2      3      M1      B3      D1      0~2.5KPa         选型举例


注:外形尺寸、安装方式、引压连接方式参见HR-3051DP差压变送器的引压连接方式。
