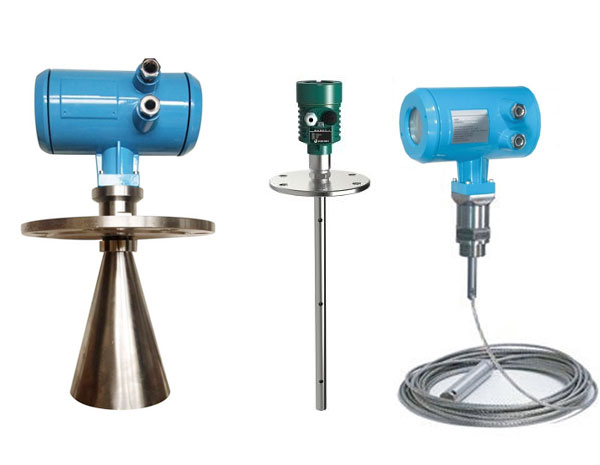

雷达液位计

一、雷达液位计产品概述：

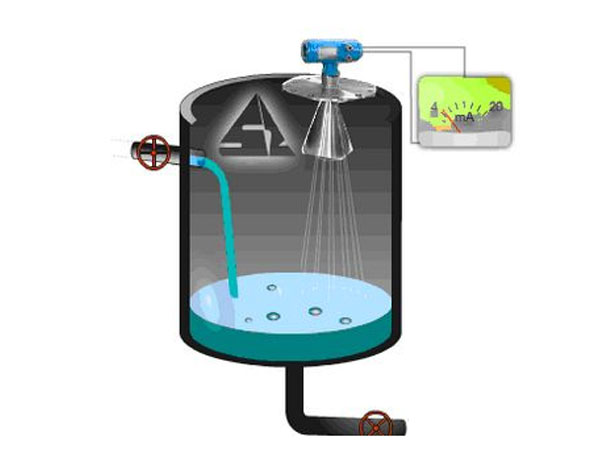

    HT-LD雷达液位计是江苏汇通生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。

二、雷达液位计产品特点：

1、天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

2、几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

3、严重粉尘环境对高频物位计工作影响不大。

4、波长更短，对在倾斜的固体表面有更好的反射。

5、波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

6、测量盲区更小，对于小罐测量也会取得良好的效果。

7、高信噪比，即使在波动的情况下也能获得更优的性能。

8、高频率，是测量固体和低介电常数介质的较好选择。

三、雷达液位计技术参数：

测量对象：低介电常数液体及带搅拌器的储液罐

测量范围：20米

过程连接：法兰

介质温度：-40～250℃

过程压力：-0.1～2.0MPa

精 度：±10mm

频率范围：6.8GHz

防爆等级：ExiaⅡCT6

防护等级：IP67

信号输出：4～20mA/HART(两线/四线）

四、雷达液位计安装使用注意事项：

1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

2：若介质为低介电常数当其处于低液位时。

3：理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

4：对于过溢保护，可定义一段安全距离附加在盲区上。

5：较小测量范围与天线有关。

测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。

若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C　的位置。

对于过溢保护，可定义一段安全距离附加在盲区上。

较小测量范围与天线有关。

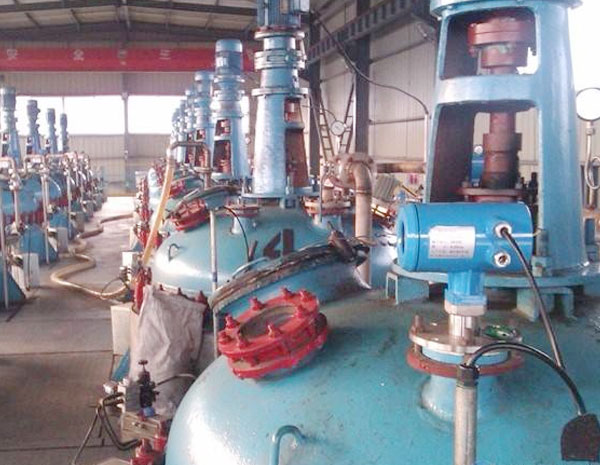

五、雷达液位计优势及应用：

1、雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、挥发性液体等；

2、可以在真空中测量可以测量所有介质常数>1.8的介质，测量范围可达35m；

3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；

4、非接触式测量安装方便采用极其稳定的材料牢固耐用，准确可靠分辨率可达1mm；

5、不受噪音、蒸汽、粉尘、真空等工况影响；

6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；

7、安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波管安装；

8、调试可多种方式选择：采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
