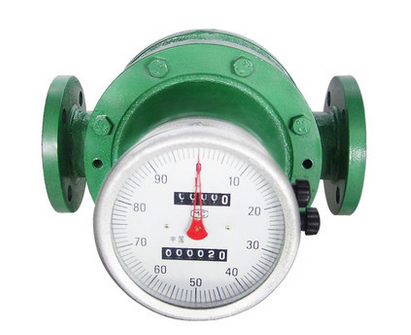

HR-LC柴油流量计
|
柴油流量计
一、柴油流量计概述：
HR-LC型椭圆齿轮流量计（柴油流量计）是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号。
柴油流量计采用齿轮进行测量的流量计。它先将流速转换为齿轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线
圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
我们的流量计值得相信，值得信赖！
生产的每一个过程都是工程师精心设计的！
二、柴油流量计测量原理：
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
柴油流量计测量点的选择
要取得最佳测量效果取决于正确的安装，首先保证测量管介质处于满管状态，下图给出了几个正确非正确常见范例。
柴油流量计前后直管道要求
为确保流体通过重柴油流量计时具有稳定的流场，必须保证重柴油流量计直管道要求，否则有可能造成测量误差或波动。
1 ·2 ·3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。
三、柴油专用流量计产品特点：
◆ HR-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆HR-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ HR-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
四、柴油流量计主要技术参数：
| ★ | 连接方式: 法兰连接，螺纹式链接:DN10～DN200 |
| ★ | 安装方式: 水平、垂直。 |
| ★ | 口径系列: DN10，15，20，25，40，50，80，100 |
| ★ | 压力损失: ≤0.1MPa |
| ★ | 精度等级: 0.5级 |
| ★ | 介质压力: 普通型1.6MPa,高压型3.2MPa |
| ★ | 粘度范围: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s |
| ★ | 介质温度: 普通型＜120℃，高压型＜200℃ |
| ★ | 表体材质: 铸铁、铸钢、不锈钢，铜等 |
| ★ | 转动部件: 铝镁合金、不锈钢等 |
|
型 号 |
公称通径Dg |
总长L |
总宽H |
总高B |
中心高A |
法兰D |
法兰孔D1 |
螺栓孔n-φ |
|
HR-LC-15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
4-φ14 |
|
HR-LC-20 |
20 |
180 |
124 |
225 |
168 |
105 |
75 |
4-φ14 |
|
HR-LC-25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
|
HR-LC-40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
|
HR-LC-50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
|
HR-LC-80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
|
HR-LC-100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
HR-LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm
五、柴油流量计测量范围：
|
公称通径 （mm） |
0.2级 |
0.5级 |
||||
|
流量范围 ( m3/h) |
流量范围( m3/h) |
|||||
|
被测液体粘度( mPa.s) |
被测液体粘度(mPa.s) |
|||||
|
0.8-2 |
2-8 |
8-200 |
0.8-2 |
2-8 |
8-200 |
|
|
4 |
0.03-0.1 |
0.025-0.1 |
0.015-0.1 |
0.025-0.1 |
0.015-0.1 |
0.01-1 |
|
6 |
0.07-0.2 |
0.05-0.2 |
0.03-0.2 |
0.05-0.2 |
0.03-0.2 |
0.02-0.2 |
|
8 |
0.10-0.3 |
0.08-0.3 |
0.06-0.3 |
0.08-0.3 |
0.06-0.3 |
0.03-0.3 |
|
10 |
0.15-0.4 |
0.1-0.4 |
0.08-0.4 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
|
15 |
0.5-1.5 |
0.35-1.5 |
0.2-1.0 |
0.35-1.5 |
0.30-1.5 |
0.15-1.5 |
|
20 |
1-3 |
0.6-3 |
0.42-2.1 |
0.75-3 |
0.5-3 |
0.3-3 |
|
25 |
2-6 |
1.2-6 |
0.84-4.2 |
1.5-6 |
1-6 |
0.6-6 |
|
40 |
5-15 |
3-15 |
2.1-10.5 |
3-15 |
2.5-15 |
1.5-15 |
|
50 |
8-24 |
4.8-24 |
3.36-16.8 |
4.8-24 |
4-24 |
2.4-24 |
|
80 |
20-60 |
12-60 |
8.4-42 |
12-60 |
10-60 |
6-60 |
|
100 |
34-100 |
20-100 |
14-90 |
20-100 |
16-100 |
10-100 |
|
150 |
60-200 |
40-200 |
20-170 |
40-200 |
30-200 |
20-180 |
|
200 |
120-360 |
80-360 |
60-320 |
80-360 |
50-360 |
36-360 |
|
250 |
180-600 |
120-600 |
50-540 |
100-600 |
80-600 |
50-500 |
|
300 |
300-1000 |
200-1000 |
80-800 |
200-1000 |
120-1000 |
80-800 |
|
备注：根据具体使用条件请向长顺工厂咨询：13770421007 |
||||||
六、柴油流量计选型编码：
|
HFER |
江苏海福尔自动化仪表有限公司柴油流量计选型表 |
海福尔公司经营标识 |
|||||||
|
基本型号 |
LC |
|
椭圆齿轮流量计基本型号 |
||||||
|
口径选择 |
-□□ |
|
通径大小 |
||||||
|
材料选择 |
-A |
|
铸铁 |
||||||
|
|
-E |
|
铸钢 |
||||||
|
|
-B |
|
不锈钢 |
||||||
|
输出信号 |
-2 |
|
无信号输出 |
||||||
|
|
-3 |
|
脉冲 DV24V供电 |
||||||
|
|
-4 |
|
4～20mA DV24V供电 |
||||||
|
复零功能 |
-N |
|
无复零功能 |
||||||
|
|
-F |
|
复零功能 |
||||||
|
过滤器 |
-N |
|
无过滤器 |
||||||
|
|
-G |
|
含过滤器 |
||||||
|
流量选择 |
（□～□） |
|
流量范围 |
||||||
订货须知：
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
