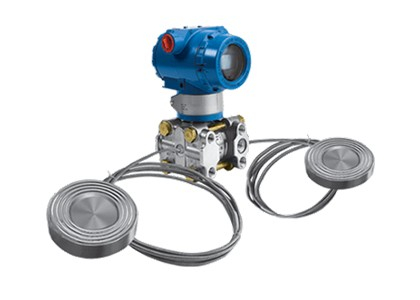

双法兰液位变送器



双法兰液位变送器



用途


  HR-3051DP双法兰液位变送器是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出(参见结构原理图)。
   HR-3051DP差压变送器与智能放大板组合,可构成智能远传压力、差压变送器,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。
   为了适应不同的安装需求,本系列变送器具有多种形式的远传装置供用户选择,变送器的主体结构与差压相同。


远传变送器主要用于以下场合的测量


  高温下粘稠介质
  易结晶的介质
  带有固体颗粒或悬浮物的沉淀性介质
  强腐蚀或剧毒性介质
  可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作。
  连续精确测量界面和密度
  远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况。
  卫生清洁要求很高的场合
  如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。
产品特点


  逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。
  采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。
  选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。
  设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。
  品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。
  可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(差值≤4.5米)双法兰液位变送器。
技术参数和性能


  输出信号:4~20MA.DC二线制(模拟)
           二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
  供电电源:12~45V.DC(详见负载特性图)
  负载特性:
  电源影响:<0.005%输出量程/V
  负载影响:电源稳定时,无负载影响。
  测量精度:调校量程的±0.1%,±0.2
           (标配精度为±0.2%,若选择其他精度请在订货选型时注明。)
  量 程 比:10:1或100比1
  阻    尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
  启动时间:<2秒,不需预热
  工作环境:环境温度 -29~93℃(模拟放大器)
                     -29~75℃(数字/智能放大器)
                     -29~65℃(带显示表头)
            环境湿度   0~95%
  防护特性:防护能力 IP65
  防爆类型:隔爆型   Exd II BT4-6
            本安型   Exia II CT5
  静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
  电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
  指示表(%):液晶数显 精度±0.2%
  振动影响:任何方向200Hz振动时,±0.05%/g。
  安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
  重 量:3.9Kg(不包括附件)
:① 双法兰液位变送器的静压还取决于选定法兰的规格。
    ② 远传装置的工作温度,由所选择的灌充液种类确定。
    ③ 双法兰液位变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用,所产生的输出变化。
    ④ 静压和温度影响,均是在最大量程时测得。
    ⑤ DP型双法兰液位变送器两侧的毛细管最大长度为7.5米,两侧长度差为4.5米。
平法兰(RFW)双法兰液位变送器


凸法兰式(EFW)双法兰液位变送器


扁平式(PFW)双法兰液位变送器




远传装置连接法兰尺寸表(适用于:CS-RFW、CS-EFW和CS-PFW型)


法兰规格 法兰尺寸 垫 环 安装尺寸 插入筒
代号 通径 压力
等级
外径
D
凸径
d
凸高
f
厚度 直径
F
孔径
φ
分布圆
K
孔数
n
直径
h
直径
B
凸出长度
L
A E
0A1 1" 150Lb 108 ___ 5.5 20 24 66.5 27 79.4 4 15 ___ ___
0A3 300Lb 124 23 88.9 19
0A6 600Lb
1A1 11/2" 150Lb 127 79 42 98.4 15
1A3 300Lb 156 26 114.3 23
1A6 600Lb 28
2A1 2" 150Lb 152 92 23 92 52 120.6 19 暂供
60
50 (2")
100(4")
150(6")
2A3 300Lb 165 26 127 8
2A6 600Lb 31
3A1 3" 150Lb 191 127 27.5 127 79 152.4 4 19 77
3A3 300Lb 210 32.5 168.3 8 23
3A6 600Lb 37.5
4A1 4" 150Lb 229 157 28 157 103 190.5 19 95
4A3 300Lb 254 33.5 200 23
4A6 600Lb 273 43.5 216 25
螺纹安装式(RTW)差压变送器


卫生式(SSW)双法兰液位变送器


双法兰液位变送器选型


    远传变送器是在变送器主体基础上附加远传装置的变型产品,所以其选型工作可分二步进行:首先确定变送器主体的类型(DP)、测量范围和结构材料,然后按现场的安装要求确定远传装置类型和尺寸。由于组成灌充系统的各参数(如灌充液的工作温度、粘度和毛细管的长度)与变送器的性能指标密切相关,因此归入变送器主体选型范畴,不单独列表选择。
HR-3051DP型双法兰液位变送器


  代号         测量范围 (KPa)
3
4
5
6
7
8
0 - 1.3
0 - 6.2
0 - 31.1
0 - 117
0 - 345
0 - 1170
~ 7.5
~ 37.4
~ 186.8
~ 689.5
~ 2068
~ 6895
:1、选用量程代号3时,必须配用通径为4"法兰。
    2、远传装置PFW、EFW、RTW、SSW可选量程代号3、4、5、6。
    3、远传装置RFW可选量程代号7、8。


  代号                输出形式
SF
S
4~20mA.DC 数字放大器,兼有开方输出,并带4位数字显示
4~20mA.DC 智能放大器,并采用HART协议通讯


  代号        容室和接头材质         隔离膜片材质
   12              碳钢                 316钢
   22              316钢                316钢
  :一般选用代号12,在潮湿和腐蚀场合时选代号22。


  代号           灌充液种类
    L         低粘度硅油    -60~150℃ ρ=0.93
    S         普通硅油      -45~205℃ ρ=0.96
    H         高温硅油      -10~300℃ ρ=1.07
    N         植物油        -15~200℃ ρ=0.92
    W         蒸馏水         +5 ~70℃ ρ=1.0
:代号N、W用于有严格卫生要求的场合,可
避免灌充液泄漏对工艺介质造成污染。


 代号     毛细管长度(m)
  00     无毛细管
  03     1.0(3ft)
  05     1.5(5ft)
  10     3.0(10ft)
  15     4.5(15ft)
  20     6.0(20ft)
  25     7.5(25ft)
:1.两侧等长毛细管用二位数表示。
    2.两侧不等长细管用四位数表示,前二位表示高压侧长;后二位表示低压侧长。
    3.不等长毛细管的长度差≤4.5米。
    4."00"表示该侧毛细管,采用一般导压管引压来平衡静压。


   代号                选用件
    M3           数显指示表    4位LCD数字显示
    B1           管装弯支架    (安装管φ60)
    B2           板装弯支架
    B3           管装平支架    (安装管φ60)
    d            隔爆型,防爆标志ExdⅡBT4-6
    I            本安型,防爆标志ExiaⅡCT5




HR-3051DP     4S     12     H     05     20     M3     B3     d     -17.12~6.12KPa      选型举例
HR-RFW型平法兰式远传装置


  代号    冲洗备用孔
  11         无
  21         有
:法兰通径<2"时,均带垫环,法兰通径≥2"时,有冲洗孔才带垫环。


  代号      远传膜片材料
   A          316L钢
   B          哈氏合金C
   C          钽
   N          镍20
   V          蒙耐尔合金
   H          钛


  代号        安装法兰通径
   1              1"
   2              2"
   3              3"
   4              4"


  代号        安装法兰标准
   A          ANSI或HG20615


 代号      安装法兰压力等级
  1        150Lb或PN10/16bar
  3        300Lb或PN25/40bar
  6        600Lb或PN64bar


 代号   垫环材质      松套法兰材质     膜片座材质
  A     316钢            304钢           316钢
  B     哈氏合金C        304钢           316钢
  E     316钢            碳 钢           316钢
:结构材料代号B,配用除316L钢以外的远传膜片。




HR-RFW       21       C       3       A       3       B                                 选型举例
HR-EFW型凸法兰式远传装置


 代号    安装法兰通径
  2         2"
  3         3"
  4         4"
:选用量程代号3时,必须配用通径4"。


  代号            安装法兰标准
   A              ANSI或HG20615


  代号                  安装法兰压力等级
   1                    150Lb或PN10/16bar
   3                    300Lb或PN25/40bar
   6                    600Lb或PN64bar


  代号      远传膜片材质     插入筒材质     松套法兰材质
   A           316L钢          316钢           碳 钢
   B          哈氏合金C        316L钢          304钢
   C             钽            316L钢          304钢
:潮湿和腐蚀场合,选用304钢法兰。


  代号        膜片凸出长度(mm)
   2             50(2")
   4             100(4")
   6             150(6")
:可供非系列长度。


HR-EFW           3          A          1          A          6                           选型举例
HR-PFW型扁平式远传装置


 代号        冲洗备用孔
  11            无
  12            有
:冲洗孔位于垫环上。


 代号    远传膜片材料
  A         316L钢
  B         哈氏合金C
  C           钽
  N         镍200
  Y         蒙耐尔合金
  H           钛


 代号    安装法兰通径
  2          2"
  3          3"
  4          4"
    :选用量程代号3时,必须配用通径4"。


 代号       安装法兰标准
  A          ANSI和HG20615



 代号     安装法兰压力等级
  1       150Lb或PN10/16bar
  3       300Lb或PN25/40bar
  6       600Lb或PN64bar
:系指安装附件法兰盖的压力等级。


 代号        垫环           法兰盖       膜片座
A
B
E
316钢
哈氏合金C
316钢
304钢
304钢
碳钢
   316钢
   316钢
   316钢
:结构材料代号B,配用除316L钢以外的远传膜片。




HR-PFW        21         A        4         A        3        E                        选型举例
HR-RTW型螺纹安装式远传装置


 代号       冲洗孔
  11          无
  12          有


 代号       远传膜片材料
  A           316L钢
  B          哈氏合金C
  C             钽




  代号   安装法兰材质    密封垫材质     膜片座材质
11
31
碳钢
304钢
聚四氟乙烯
聚四氟乙烯
     316钢
     316钢
:结构材料代号31配用除316L钢以外的远传膜片。


  代号          接液盖
A
B
E
        316钢
      哈氏合金C
         碳钢
:接液盖材料代号B,配用除316L钢以外的远传膜片。


  代号          导压螺孔
11
12
13
14
15
17
NPT
NPT
NPT
NPT
NPT 1
NPT 1(此时不带冲洗孔)




HR-RTW           11          A           31           A           15                    选型举例
HR-SSW型卫生式远传装置


 代号                    插入筒
  31      直径3"(Φ70),压力等级150LB(2MPa)
  33      直径3"(Φ70),压力等级300LB(5MPa)


   代号          远传膜片材质            插入筒材质          卡箍材质
A
B
316L钢
哈氏合金C
316钢
316钢
碳钢
304钢

 代号       凸出长度(mm)
2
4
6
      50(2")
      100(4")
      150(6")


  代号        安装附件
N
Y1
Y2
  不带
  带卡箍
  带卡箍和安装罐
 :代号N和Y1用于备品供货,代号Y2用于新设备安装。




HR-SSW          31          A          4         Y2                                     选型举例
