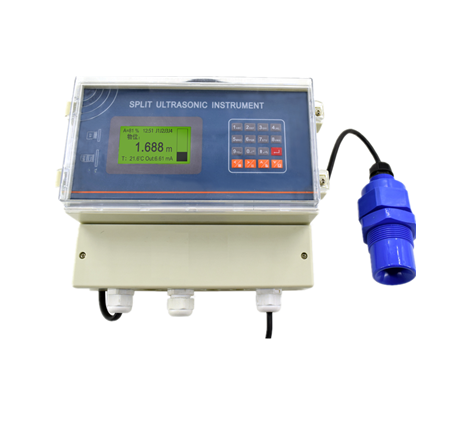

分体式超声波液位计是测量一个超声波脉冲从发出到返回整个过程所需的时间，用于罐体、水池、水库的液位和体积测量，也可用于明渠的流量测量。

分体式超声波液位计原理接线形式的选择

1、两线制：两线制超声波物位计其供电（仅DC24V）与信号输出（D-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式。
2、三线制：三线制超声波物位计实际上为四线制，其供电（仅DC24V）与信号输出（D-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。
3、四线制：供电（DC24V或AC220V）与信号输出（D-20mA）回路分离，使用两条线，其优势是发射功率较大，同时提供高、低位继电器输出，增加了新功能。
4、测量量程：
●根据实际量程选择相应型号的超声波物位计。
●若被测液体波动剧烈，请选择量程大一级别的型号。
●固体料位测量的有效量程为液位量程的1/2至2/3。
5、供电形式：
DC24V供电：
●提供给两线制系列的供电电流能力应不小于30mA。
●提供给三线制系列的供电电流能力应不小于60mA。
●提供给四线制系列的供电电流能力应不小于80mA。
AC220V供电：
●只能选择四线制系列的产品，供电电流能力应不小于50mA。

分体式超声波液位计原理产品特点

1、最大量程可达40m   固体料位测量可达25m；
2、最小分辨率1mm；
3、LCD/LED大显示屏；
4、智能信号处理技术；
5、全塑料防腐外壳：防护等级IP67；
6、专利的换能器结构：小量程物位计法兰安装时，对法兰接管长度无要求；
7、简单的按键设定参数：无需等待容器排空或加满，无需附加的；
8、灵活的安装方式 ：螺纹（法兰）、固定孔（支架）；
9、探头可加长：适应寒冷地区室外密闭容器安装，防止结霜；
10、配有高低位双继电器：四线制提供此功能；
12、家刘和直流供电形式可选：四线制和分体机主机提供此功能。

工作原理

   分体式超声波液位计传感器在微处理器的控制下，发射和接收超声波，并由超声波在空气中的传播时间t来计算超声传感器与被测物之间的距离s，由于声波在空气中的传播速度V是一定的，则根据：s=Vt/2可计算出s，又因为超声传感器与容器的底部的距离H是一定的，则被测液（物）位h=S-s.最后通过高液位值减去低液位值，所得的液位差值，经运算处理，显示在转换器上。

分体式超声波液位计原理型谱：

若被测液体波动剧烈，请选择大一级别的型号，固体料位测量的有效量程是液位的1/2至2/3。
说明：
1.两线制系列无12米、40米量程型号。
2.三线制系列无10米、40米量程型号。
3.四线制系列和分体式标准型无10米量程型号。
4.分体式精简型无12米、40米量程型号。
5.四线制和分体式DC24V供电产品可提供LED数码管显示，其他全部产品均为LCD液晶显示。

分体式超声波液位计原理容器安装条件

密闭容器：
●对于8m以下量程，容器上要有DN65以上的法兰口，对法兰下的接管长度无需要求。
●对于10m、12m量程，容器上要有DN80以上的法兰口，对法兰下的接管长度小于150mm。
●对于15m量程，容器上要有DN150以上的法兰口，对法兰下的接管长度小于150mm。
●对于20m、30m、40m量程，容器上要有DN200以上的法兰口，对法兰下的接管长度小于200mm。
2、开口容器：
●对于8m以下量程，容器上要有直径65mm以上安装口。
●对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于150mm。
●对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于150mm。
●对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于200mm。
3、开放式池子：要求有安装支架。
