UG-1玻璃管液位计
|
玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
产品主要技术参数
1、测量范围（法兰中心距）：300~2000mm
2、公称压力：≤1.0MPa
3、工作温度：≤300℃
4、连接法兰：DN20、DN25也可根据客户实际要求订做
5、材质:碳钢、不锈钢
7、钢球自封压力：≥0.2 MPa
8、安装中心距L和标尺刻度H的关系如下：
| L | 300 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| H | 150 | 350 | 450 | 650 | 850 | 1050 | 1250 | 1550 | 1850 |
仪表在上下阀上都装有G3/4"或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。
在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用。

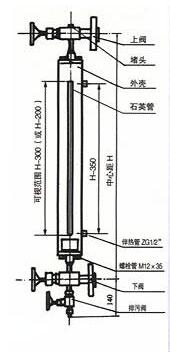

外形及安装尺寸:
玻璃管液位计的安装使用须知
本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不致于碰到阀杆的顶端。
.安装调整与使用
1、产品到货包装应完整无损，该液位计属于易碎玻璃仪表，运输、搬运、启箱时都要小心轻放，不得碰撞和敲打以防玻璃管破碎。
2、仪表安装前应仔细检查仪表外观，液位计出厂时各部门已所标压力的1.5倍试压完毕，用户不得擅自拆卸玻璃管。
3、安装中心距出厂时已根据用户要求尺寸制造，如需调整观察方向，请将上下两端压紧螺母或螺丝旋松，但不要将连接法兰螺栓拧紧，待调整好观察方向后再将两端压紧螺母拧紧，然后将连接法兰螺栓拧紧，达到完整密封连接。
4、本液位计安装与容器上，上下阀门均应处于关闭状态，投入运行时应先逆时针转动上端阀门手轮，打开上阀门，然后缓慢打开下阀门使介质缓慢流入仪表，如容器内液体为高温时，应事先对玻璃管进行预热半小时后方可正式运行，以免玻璃管爆裂。
5、当容器内进液或升压时，可能液位显示不清晰，这是因为容器内液位或者压力不稳定所造成的暂时现象，待稳定后即可清晰显示液位。
6、为保证自密封作用，容器内介质压力应大于0.2MPa。在打开上下阀门时，阀门手轮退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端
