膜片压力表

膜片压力表

YPF-150A YPF-100B-F YPF-100B

用途说明

    膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
    可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。
    外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。

结构原理

仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。

技术参数

● 测量范围、承压部尺寸

型号	测量范围	顾压部尺寸D1
YPF-100A	0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6； 0～1.0；0～1.6；0～2.5；-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa	φ85
YPF-100B YPF-100B-F		φ85
YPF-100B YPF-100B-F		φ115
YPF-150A		φ85
YPF-150B YPF-150B-F		φ85
YPF-150B YPF-150B-F		φ115
YPF-100B YPF-100B-F	0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25； 0～40；-1.6～0；-2.5～0；-4～0；-6～0；-10～0； -16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2； -2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa	φ160
YPF-150B YPF-150B-F		φ160

    注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85
    ● 精确度等级：2.5
    ● 使用环境温度：-40℃～+70℃；
                    相对湿度不大于90%
    ● 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
    ● 工作位置：垂直安装
    ● 外壳防护等级：IP64

● 导压系统及外壳等主要零件材质

型号	导压系统工程
	膜片	法兰接头	密封垫圈	表壳材料
YPF-100A YPF-150A	Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa)	1Cr18Ni9	丁腈橡胶	铸铝
YPF-100B YPF-150B			聚四氟乙烯	1Cr18Ni9
YPF-100BF YPF-150BF

型号表示

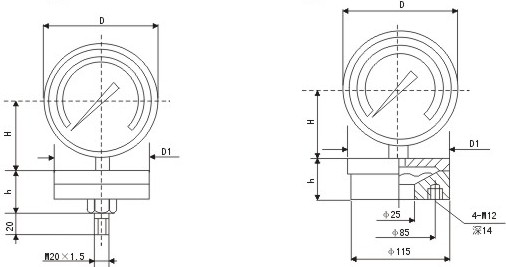

外形尺寸

单位：mm

	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B-F
D	φ100	φ110	φ110	φ150	φ160	φ160
H	57	57	57	80	80	80
h	42	42		43	43

膜片压力表
