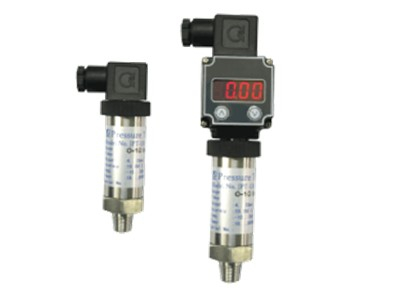

小巧型压力变送器



小巧型压力变送器


应用

   是我公司引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口高品质扩散硅式、陶瓷式压力传感器作为敏感元件,采用专用集成模块,经精细的温漂、零点、非线性补偿,实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。该产品体积小,适合小空间安装,过程直接安装,温度特性好,综合精度高。整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行,为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。
技术参数
  测量范围:-100KPa~60MPa
  允许温度:
      介质温度:-30~85℃
      环境温度:-30~85℃
      储存温度:-30~85℃
温度影响:TK<±0.02%FS/K
精度等级:0.2、0.5级
工作电压:18~36VDC
输出信号:4~20mA(二线制);1~5V(三线制)
负载电阻:<=1000Ω

尺寸大小
电气连接
 HR-M小巧型变送器的电气连接方式和输出信号为:
  二线制:1 电源正
          2 信号正
          3 外壳
  三线制:1 电源正
          2 电源负(与信号负共用)
          3 信号+

HR-M型压力变送器型谱表


压力变送器类型


HR-M 陶瓷压阻


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接材料


1
2
不锈钢316L
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接形式


R
N
K
S
外螺纹G1/2,内孔Φ11.4mm
外螺纹NPT1/2,内螺纹NPT1/4
外螺纹M20×1.5,内孔Φ11.4mm
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封材料


F
P
S
氟素橡胶
PTFE
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出信号


2
4
6
模拟信号4~20mA二线
模拟信号1~5V三线
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型


A 压铸铝外壳


|
|
|
|
|
|
|
|
|
|
|
|
|
|
现场显示表类型


N
A
无现场显示
LED显示


|
|
|
|
|
|
|
|
|
|
精度等级


1
2
3
0.1
0.2
0.5


|
|
|
|
|
|
测量量程


[参见标准量程代码表]
例如:D3   0~10KPa


|
|










HR- M 1 R F 2 A N 3 D3

选型举例

标准量程表
测量范围 代号 量程调节范围 测量范围 代号 量程调节范围 测量范围 代号 量程调节范围
0~4KPa D1 0.7~7KPa 0~200KPa E3 60.0~200KPa 0~10MPa H1 3.0~10MPa
0~6KPa D2 0.7~7KPa 0~250KPa E4 120.0~400KPa -2~2KPa H2 3.0~30MPa
0~10KPa D3 1.0~10KPa 0~400KPa E5 120.0~400KPa -5~5KPa C1 2.0~7.0KPa
0~16KPa D4 10.0~20KPa 0~0.6MPa F1 0.2~0.6MPa -10~10KPa C2 5.0~20KPa
0~20KPa D5 10.0~20KPa 0~1.0MPa F2 0.3~1.0MPa -20~20KPa C3 2.0~20KPa
0~25KPa D6 12.0~30KPa 0~1.6MPa F3 0.6~2.0MPa -50~50KPa C4 -8.0~20KPa
0~40KPa D7 12.0~40KPa 0~2.0MPa F4 0.6~2.0MPa -100~0KPa C5 10.0~100KPa
0~60KPa D8 20.0~60KPa 0~2.5MPa F5 1.2~4.0MPa -100~0KPa B1 -40~100KPa
0~100KPa E1 30.0~100KPa 0~4.0MPa F6 1.2~4.0MPa -100~100KPa B2 -40~100KPa
0~160KPa E2 60.0~200KPa 0~6.0MPa F7 2.0~6.9MPa -100~1000KPa B3 240~1000KPa
