数显调节仪
一、产品概述

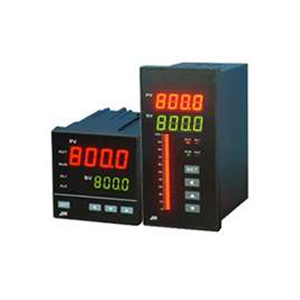

HR-WDXS-TJY 温度数显调节仪 与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、报警控制、数据采集、记录。
二、功能特点
万能输入，输入信号可编程为热电偶，热电阻，标准电压，电流信号，mV信号，远传压力表；
另备有60段折线修正功能，可对输入的非线性信号进行修正；
仪表输出采用模块化设计，可灵活配置输出功能；
最多可配置4个报警输出模块，每个报警输出的报警方式和报警回差可独立设置；
还可以配置成3个报警输出和1个变送输出（或串行通信输出）；
超强开关电源，在100-240VAC间稳定工作；
三、主要技术指标
精度：测量控制周期：0.5s；
显示范围：-1999┅9999；
测量精度：±0.5%F.S或±0.2%F.S±1个字，自动对温漂、时漂进行补偿；
变送精度：±0.3%F.S±1个字。
报警：报警输出接点容量：AC220V/3A（阻性负载）；
传感器故障继电器输出（扩展功能）。
其它：具有冷端补偿、数字滤波、打印接口等功能。还具有零点、满度修正，开方运算，
传感器故障处理，6报警方式、开关量输入、内部定时器、开关量输出、大屏显示等扩展功能。
四、选型表
|
代 码
|
说 明
|
|
HFE-WDXS-TJY
|
|
智能数字显示调节仪
|
|
外型尺寸
|
A/D
|
横式160×80×80mm
|
|
A
|
横式160×80×125mm
|
|
A/S
|
竖式80×160×125mm
|
|
B
|
方式96×96×110mm
|
|
C
|
横式96×48×110mm
|
|
C/S
|
竖式48×96×110mm
|
|
D
|
方式72×72×110mm
|
|
F
|
方式48×48×110mm
|
|
报警输出
|
-B□
|
B0无报警输出；B1-B4,1-4点报警
|
|
变送输出
|
-X1
|
4-20mA输出
|
|
-X2
|
0-10mA输出
|
|
-X3
|
1-5V输出
|
|
-X4
|
0-5V输出
|
|
通讯输出
|
-P
|
微型打印机
|
|
-R
|
串行通讯RS232
|
|
-S
|
串行通讯RS485
|
|
馈电输出
|
-V12
|
带DC12V馈电输出
|
|
-V24
|
带DC24V馈电输出
|
|
供电电源
|
-W
|
220VAC供电
|
|
输出信号
|
-Sn
|
参见“输入信号类型表”
|
五、输入信号类型表
|
参数提示符
|
输入信号内容
|
参数提示符
|
输入信号内容
|
|
tc-K
|
K型
|
rtd
|
0-400Ω
|
|
tc-S
|
S型
|
1000
|
Pt1000
|
|
tc-E
|
E型
|
bA1
|
BA1
|
|
tc-b
|
B型
|
bA2
|
BA2
|
|
tc-t
|
T型
|
0-50
|
0-50mA
|
|
tc-n
|
N型
|
0-5V
|
0-5V
|
|
tc-j
|
J型
|
1-5V
|
1-5V
|
|
P100
|
Pt100
|
0-20
|
0-20mA
|
|
C100
|
Cu100
|
0-10
|
0-10mA
|
|
Cu50
|
Cu50
|
4-20
|
4-20mA
|
|
