配电隔离器

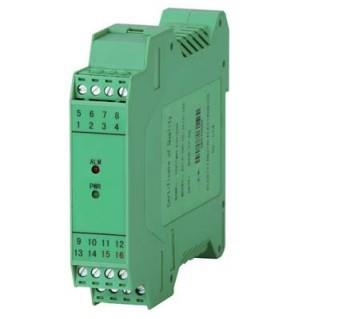

CML2020D  电流信号输入配电隔离器(一入一出)

CML2020D  配电隔离器是向现场的变送器提供隔离的电源电压,并将变送器产生的 4~20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。LDG8041电流信号输入配电隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。

一、CML2020D   配电隔离器特性:

1、给变送器提供驱动电压16.5~28V;

2、将变送器4~20mA信号隔离传送,其它所需的直流信号;

3、模块化表芯设计,无需零点和满度调节;

4、单通道,一路输入一路输出,输入回路短路保护;

5、带有工作电源指示灯;

6、即插即拔式接线端子,DIN导轨卡式安装。

二、CML2020D   配电隔离器技术规格:

1、工作电源:        电源接线:独立的接线端子13-,14+,可带电拔插        电源电压:20~35VDC        电流损耗:24VDC时,<50mA        电源指示:得电时LED灯亮;绿色

2、输入回路:         输入通道:端子1,2,3接线(参见端子接线图)         变送器信号输入:4~20mA         驱动变送器的配电电压:16.5~28V         输入阻抗:内置输入电阻50Ω

3、输出回路:         输出通道:端子10,11,12接线(参见端子接线图)         输出电流:4~20mA;0~20mA;或指定电流量程         电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)         输出电压:1~5V;0~5V;0~10V;或指定电压量程         电压输出阻抗:内置输出电阻250Ω         纹波(Vp-p):<10mV

4、性能指标:         标准精度:±0.1%FS         温度漂移:±0.015%/℃         响应时间:≤1s(0 → 90%)         稳定时间:≤3s         电源电压变动影响:±0.1%(允许电压范围)         负载电阻变化影响:±0.1%/250Ω         通道隔离:输入-输出-电源之间隔离         绝缘电阻:≥100MΩ/500VDC(AC)         隔离能力:1500VAC/1分钟50Hz         抗电磁兼容性:符合IEC61000相关抗电磁标准

5、环境参数:         工作温度:0~+60℃         储运温度:-20~+80℃         环境湿度:5~+95%RH(无冷凝)

6、结构及外形尺寸:         结构:卡装式模块化表芯ABS材质机壳拔插式端子         外形尺寸:W16×H116×D110(mm),
整机重量:约110g
7、端子接线如下图:







配电隔离器
